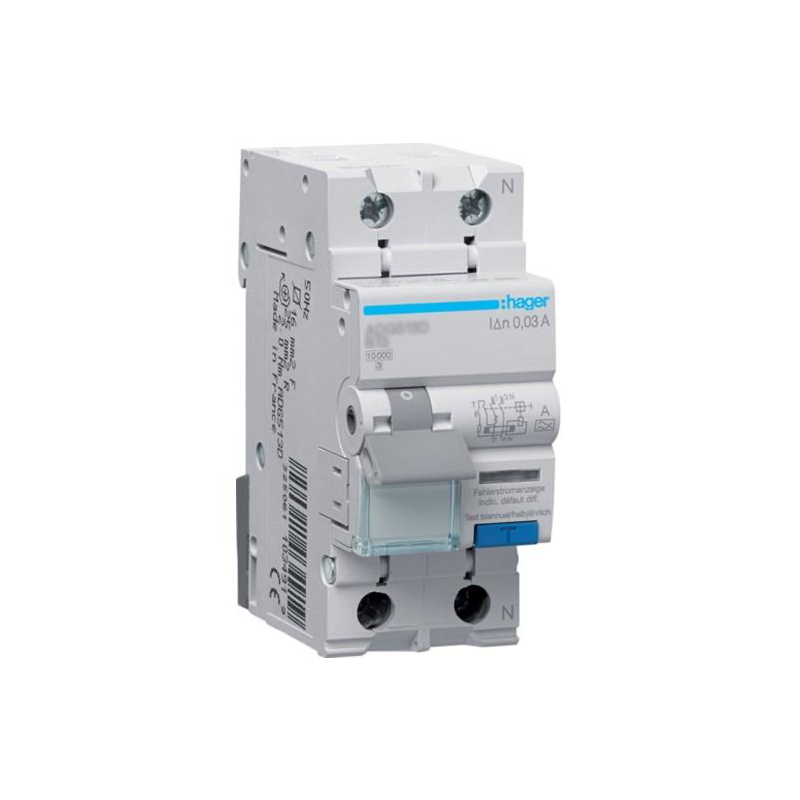

Hager FI-LS-Schalter, Kennlinie B, 13A, 30mA, 1+N, Typ A – G – ADG513D

Hager FI-LS-Schalter ADG513D – 13A, 30mA, 1+N, Typ A-G, Kennlinie B – Kurzzeitverzögert für sicheren Schutz vor Fehlerströmen

Der Hager FI-LS-Schalter ADG513D bietet eine zuverlässige Lösung zum Schutz Ihrer elektrischen Installationen vor Fehlerströmen und Überlastungen. Mit seiner Kombination aus Fehlerstromschutz und Leitungsschutz in einem Gerät gewährleistet er maximalen Schutz in Wohn-, Gewerbe- und Industriebereichen. Der Typ A-G (kurzzeitverzögert) sorgt dafür, dass hochfrequente Fehlerströme effektiv erkannt werden, während eine unnötige Auslösung bei vorübergehenden Überspannungen verhindert wird.

Produktmerkmale des Hager FI-LS-Schalters ADG513D:

• Nennstrom: 13 A – Der ideale Schutz für Stromkreise mit mittlerem Strombedarf und Geräten, die eine höhere Leistung erfordern.
• Fehlerstromschutz: 30 mA – Bietet zuverlässigen Schutz vor gefährlichen Fehlerströmen und sorgt für die Sicherheit Ihrer Familie, Mitarbeiter und Geräte.
• Kennlinie B: Die Kennlinie B ermöglicht eine schnelle Auslösung bei Überlastungen und Kurzschlüssen, was vor allem für induktive Lasten (z. B. Motoren und Transformatoren) von Vorteil ist.
• Typ A-G (kurzzeitverzögert): Der Typ A-G erkennt zusätzlich hochfrequente Fehlerströme, die durch moderne Geräte wie LED-Beleuchtung, Schaltnetzteile oder Smart-Home-Geräte erzeugt werden. Die kurzzeitverzögerte Auslösung verhindert Fehlabschaltungen und gewährleistet eine stabile Stromversorgung.
• Polanzahl: 1 polig + Neutralleiter (1+N) – Geeignet für einphasige Stromkreise.
• Montage: Einfach auf einer DIN-Schiene (EN 60715) zu installieren, wodurch der FI-LS-Schalter ideal für die Integration in Verteilerschränke und elektrische Installationen geeignet ist.

Technische Details:

• Produktbezeichnung: Hager FI-LS-Schalter ADG513D
• Artikelnummer: ADG513D
• Nennstrom: 13 A
• Fehlerstromschutz: 30 mA
• Kennlinie: B – Schnell bei Überlastung und Kurzschluss, geeignet für induktive Lasten
• Typ: A-G (kurzzeitverzögert)
• Polanzahl: 1+N (1 polig + Neutralleiter)
• Montage: DIN-Schienenmontage (EN 60715)
• Bauform: 2 TE Breite (Teilungseinheiten)
• Betriebsspannung: 230 V AC
• Normen: EN 61009-1, EN 60898-1
• Schaltvermögen: 6 kA (nach EN 60898-1)

Vorteile des Hager FI-LS-Schalters ADG513D:

• Kurze Auslöseverzögerung (G): Der Typ G (kurzzeitverzögert) verhindert unnötige Abschaltungen bei temporären Überstromspitzen, die vor allem bei der Nutzung von Geräten wie Motoren und Transformatoren auftreten können.
• Erweiterter Schutz durch Typ A-G: Der Typ A-G schützt Ihre Installation nicht nur vor klassischen Fehlerströmen, sondern auch vor hochfrequenten Störungen, die bei modernen Geräten wie LEDs oder Schaltnetzteilen auftreten.
• Einfache Installation: Der Schalter lässt sich mühelos auf einer DIN-Schiene montieren, was ihn zu einer idealen Wahl für den Einsatz in Verteilerschränken und elektrischen Installationen macht.
• Verlässlicher Schutz: Der Hager FI-LS-Schalter kombiniert die Funktionen eines Fehlerstromschutzes (RCD)und eines Leitungsschutzschalters in einem Gerät. Dies bietet zusätzlichen Komfort und Sicherheit, da nur ein Gerät für beide Schutzarten erforderlich ist.
• Quick Connect-Technologie: Dank der Quick Connect-Technologie ist der FI-LS-Schalter einfach zu verdrahten und bietet eine sichere Verbindung ohne zusätzliches Schraubwerkzeug, was den Installationsaufwand minimiert.

Anwendungsbereiche:

Der Hager FI-LS-Schalter ADG513D ist besonders geeignet für den Einsatz in Wohngebäuden, Büros, Industrieanlagen und gewerblichen Anwendungen, bei denen der Schutz von Personen und Geräten vor Fehlerströmen sowie Überlastungen erforderlich ist. Der Typ A-G und die Kurzzeitverzögerung machen den Schalter auch besonders effektiv in modernen Anwendungen mit induktiven Lasten oder Geräten, die hohe Einschaltströmeerzeugen.

Fazit:

Der Hager FI-LS-Schalter ADG513D bietet einen doppelten Schutz gegen Fehlerströme und Überlastungen und schützt Ihre Elektroinstallation effizient und zuverlässig. Mit der kurzzeitverzögerten Auslösung (G), der Kennlinie Bund dem Typ A-G bietet dieser Schalter umfassenden Schutz für moderne Stromkreise. Ideal für den privaten und gewerblichen Bereich, sorgt der FI-LS-Schalter für maximale Sicherheit, Stabilität und Komfort in Ihrer Elektroinstallation.
